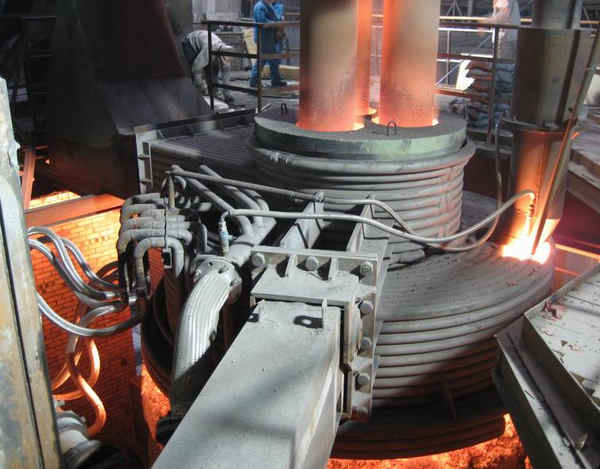

電弧爐煉鋼電耗高的原因大致有以下幾個方面。

電弧爐煉鋼電耗高的原因有那些?

    ①原料條件方面。

    電爐煉鋼所用的廢鋼，由于原料要求多用輕薄料、壓塊等，這樣就往往容易造成進料時料高而熱停工，使熱損失大。在一次裝料不足情況下，需要二次投料，個別情況曾出現三次投料的現象，也增加了熱損失。每增加一次裝料（平均裝料時間為5min)約增加電耗7-12kW·h/t左右。另外，原料化清后發現C、P較高，當進入氧化期后，C、P的脫除將需要較長的時間和較高的能耗。

    ②操作者技能方面。

    熔化期耗電量，所占耗電總量的60％-70％，電能主要浪費在化清之后。其中最為普遍的現象是氧化期的脫磷過程中盲目流渣，浪費了大量的石灰和能量。

    ③客觀條件的限制。

    在冶煉過程中因電能緊缺而突然出現拉閘限電現象，時間一久，鋼水降溫凝固需要再熔化，這一過程就浪費了大量的電能。

    ④其他意外事故。

    如操作者操作不當時，出現斷電極現象，在處理電極的過程中會損失大量的熱，當進人還原期取還原樣后，發現成分不合格，必須進行二次氧化，也會滾費大量的熱能。在冶煉過程中煤氧燒嘴漏水，使助熔中斷；爐壁掛料時需旋開爐蓋進行處理，這些都不同程度地延緩了冶煉時間，增加了熱損失。
